| Menşe yeri: | Çin |
| Marka adı: | OEM |
| Sertifika: | CE;ISO |
| Min sipariş miktarı: | tartışılabilir |
|---|---|
| Fiyat: | Negotiable |
| Ambalaj bilgileri: | Stardard ihracat karton tarafından ambalaj |
| Teslim süresi: | 5-10days |
| Ödeme koşulları: | L / C, T / T, Western Union |
| Yetenek temini: | Aylık 20.000 PCS |

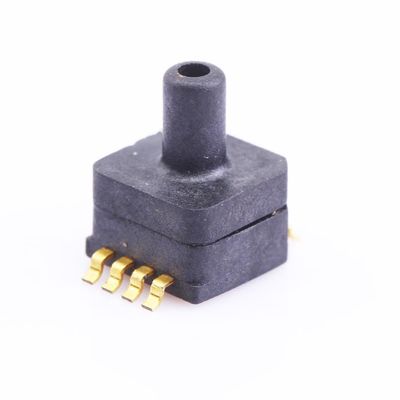

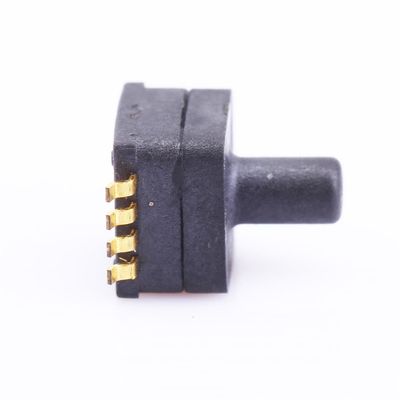

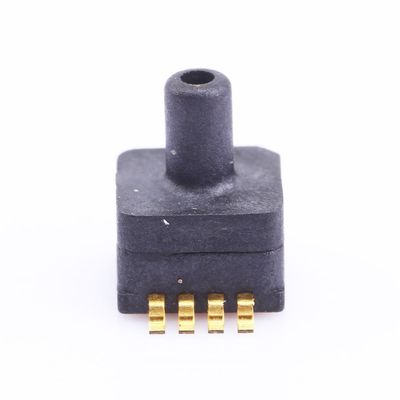

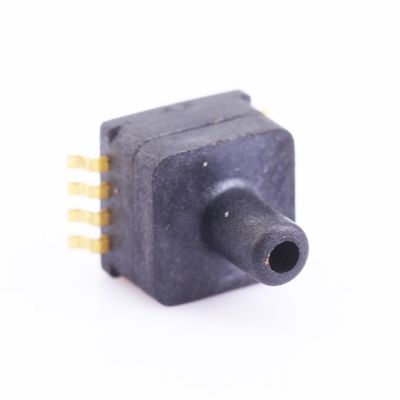

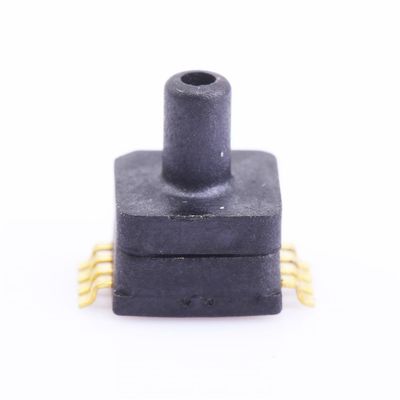

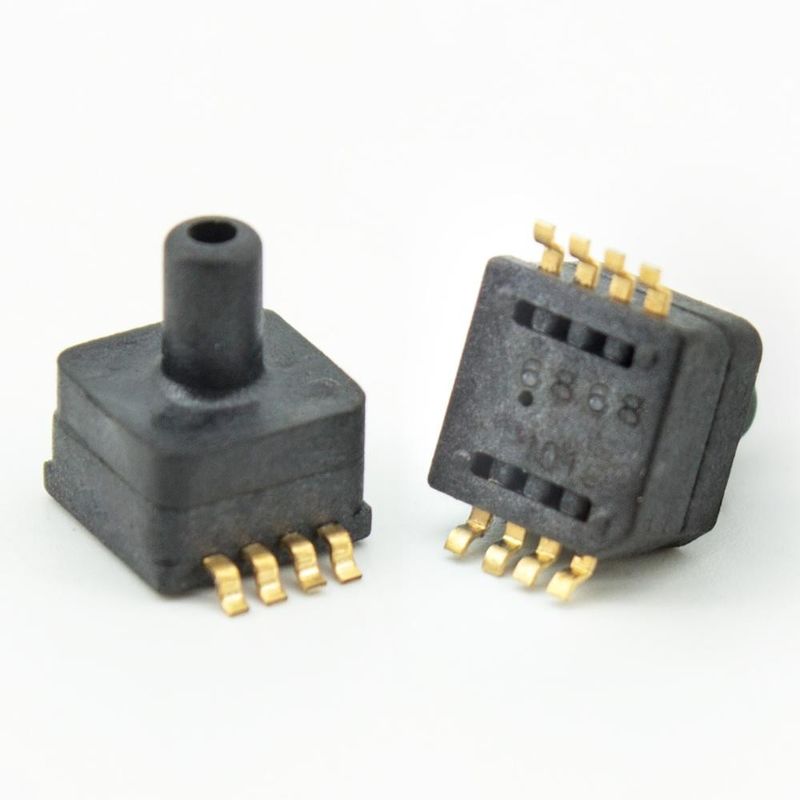

| Ürün adı: | BASINÇ SENSÖRÜ | Basınç Aralığı: | 0 ~ 100 / 700KPA |
|---|---|---|---|
| Güç kaynağı: | 5V veya 3.3V | Çıkış sinyali: | 0.5-4.5V (veya 0.2-2.7 veya özelleştirilmiş) |
| doğruluk: | % 1 | Basınç tipi: | kesin |
| Ölçülen ortam: | Hava gazı veya sıvı | Telafi Edilmiş Sıcaklık.: | 0-60'C |
| Saklama derecesi.: | -40 ~ 150'C | Aşırı yük basıncı: | 2 KERE |
| Vurgulamak: | 5V atmospheric pressure transmitter,Amplified atmospheric pressure transducer,700kPa sensor atmospheric pressure |
||
özellik
Uygulama
Lastik basınç ölçer, araba pompası gibi Otomotiv elektroniği alanı için vb.
Barometre, altimetre, vakum basıncı ölçümü için. Vb.
Basınç ölçer veya basınç kontrolörü vb.
Performans Parametresi
Aksi belirtilmedikçe, ölçümler 25 ± 1 a sıcaklıkta 5 Vdc besleme gerilimi ve% 25 ~% 85 arasında değişen nem ile alınmıştır.
| madde | Veri | birim |
| Güç kaynağı | 5 veya 3.3 | V |
| Basınç aralıkları | 0 • 100/350/700 | kPA |
| Çıkış sinyali | 0.5-4.5 (veya özel olarak) | V |
| doğruluk | ± 1.0 | % Açıklık |
|
Sıfır Sıcaklık Katsayısı |
± 0.03 | % FS / ℃ |
|
Span Sıcaklık Katsayısı |
± 0.03 | % FS / ℃ |
| Uzun Vadeli Kararlılık (1 yıl) | ± 0.5 | % Açıklık |
| Aşırı basınç | 2X (≥500kPa) | Reted |
| Tazminat Sıcaklığı | 0 ~ 60/32 ~ 140 | ℃ / ℉ |
| Ortam Sıcaklığı | -10 ~ 85/14 ~ 185 | ℃ / ℉ |
| Saklama derecesi. | -40 ~ 150 / -40 ~ 302 | ℃ / ℉ |

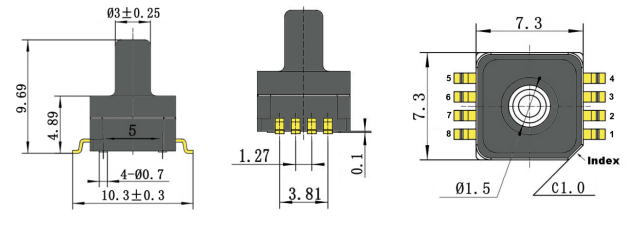

Boyut ve Eletrik bağlantı (Birim: mm / İnç)
PIN Tanımı
|
1 |
3 |
7 |
2,4,5,6,8 |
|
Çıktı |
Güç + |
GND |
N / C |
NOT:
1, N / C Pimleri yüzen bırakılmalıdır
2, Kurşun Pimlerin Lehimlenmesi: 5 saniyeliğine 250'C.
3, VDD ve GND arasında 0.1 uf kapasitör ekleyin.

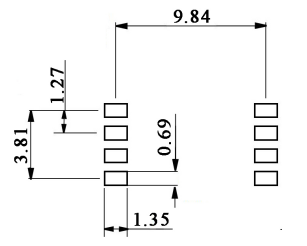

Önerilen Ayak İzi
Yukarıdaki ayak izi yerleşimi, yeniden akış veya manuel lehimleme ile işlenirken PC kartı ile sensör PIN'leri arasında uygun lehimleme bağlantı arabirimini sağlar.
notlar
1. Lehimleme ve montaj sırasında ESD koruması uygulayın.
2. Aşırı yük gerilimi (6.5Vdc) veya akım (5mA) ASIC'i yakabilir.
3. Ortam, basınçlı parçalarla uyumlu olmalıdır.
4. parametre ve uygulama hakkında özel istek için lütfen bize ulaşın
