| Menşe yeri: | Çin |
| Marka adı: | OEM |
| Sertifika: | CE;ISO |
| Min sipariş miktarı: | tartışılabilir |
|---|---|
| Fiyat: | negotiable |
| Ambalaj bilgileri: | Stardard ihracat karton tarafından ambalaj |
| Teslim süresi: | 5-10days |
| Ödeme koşulları: | L / C, T / T, Western Union |
| Yetenek temini: | Aylık 20.000 PCS |

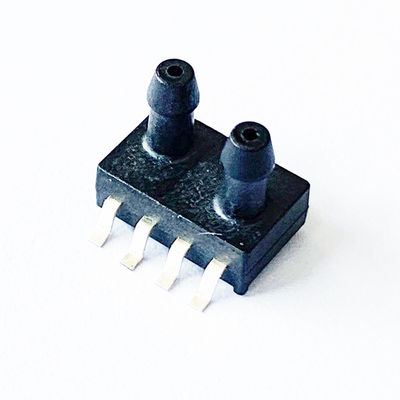

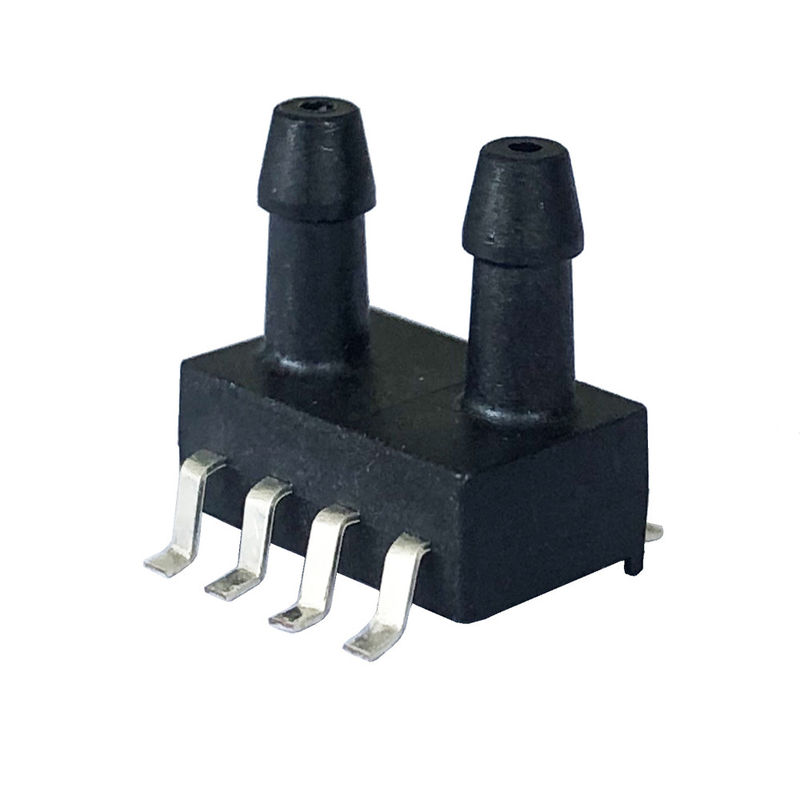

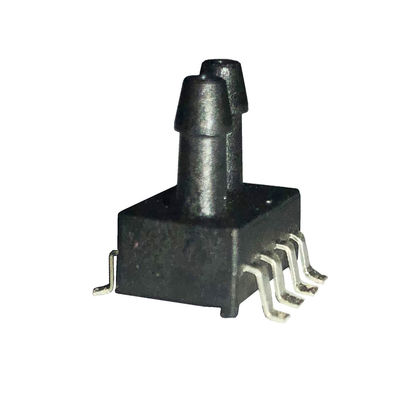

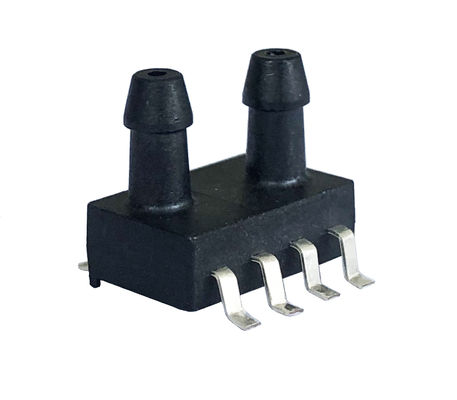

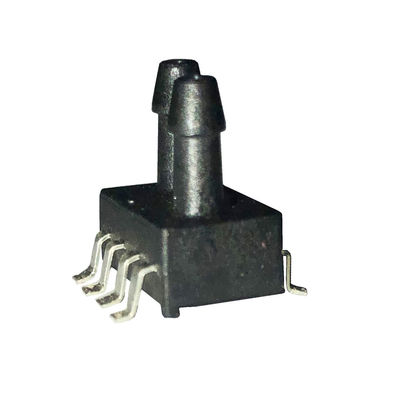

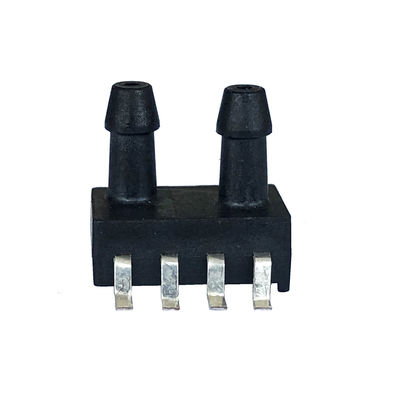

| Ürün adı: | 8Pin Diferansiyel Entegre basınç sensörü | Basınç Aralığı: | -5 ° 0kPa ... 5kPa |
|---|---|---|---|
| Güç kaynağı: | 5V / 3.3V vb. | Çıktı: | 0.5-4.5V / 0.2-2.7V vb. |
| doğruluk: | ± 2.5% | Basınç tipi: | Diferansiyel Tip |
| Ölçülen ortam: | Aşındırıcı olmayan gaz veya hava için | Telafi Edilmiş Sıcaklık.: | 0-60'C |
| Ortam sıcaklığı: | -10 ~ 85'C | Aşırı basınç: | 2 KERE |
| Vurgulamak: | 5kPa 8 Pin diferansiyel basınç vericisi,8 Pin 3,3V Diferansiyel Basınç Sensörü |
||
Özellik
Diferansiyel Tip
Uygulama
Ventilatörler / solunum makinesi / solunum, CPAP (Devamlı Pozitif Hava Yolu Basıncı), Uyku Apnesi, Spirometreler, Gaz akışı talimatı, Hava akışı monitörü, hastane yatağı vb. Gibi tıbbi ve sağlıklı ekipman alanı için.
Hava akışı ölçümü, HVAC ve Pnömatik göstergeler, Gaz akışı enstrümantasyonu, Egzoz sistemi, Basınç anahtarları, Sıvı seviyesi ölçümü vb. Gibi endüstriyel alan için.
Spor ekipmanları, Yangından korunma, Biyoloji Bilimi, Tüketici aletleri uygulaması gibi diğer alanlar için.
Performans Parametresi
Aksi belirtilmedikçe, ölçümler 25 ± 1 supply sıcaklıkta 5 Vdc besleme voltajı ve% 25 ~% 85 arasında değişen nem ile alınmıştır.
| Öğe | Veri | Birim |
| Güç kaynağı | 5 (veya 3,3 özel olarak) | V |
| Maks. Alan sayısıUyarma akımı | 3 | mA |
| Çıkış sinyali | 0.5-4.5 (veya 0.0-2.7 veya özel olarak) | V |
| Doğruluk | ± 2.5 | % Aralık |
| TCO (Sıcaklık Ofset Katsayısı) | ± 0.03 | % FS / ℃ |
| TCS (Sıcaklık Açıklık Katsayısı) | ± 0.03 | % FS / ℃ |
| Uzun Vadeli İstikrar (1 yıl) | ± 0.5 | % Aralık |
| Aşırı Basınç | 2X (≤500kPa) | Oy |
| 1,5X (≥500kPa) | ||
| Tazminat Sıcaklığı | 0 ~ 60/32 ~ 140 | ℃ / ℉ |
| Ortam Sıcaklığı | -10 ~ 85 / -14 ~ 176 | ℃ / ℉ |
| Saklama derecesi. | -40 ~ 125 / -40 ~ 257 | ℃ / ℉ |
Elektrik Bağlantısı
|
Tür |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
Analog |
N / C |
Vdd |
Vout |
N / C |
N / C |
N / C | N / C | GND |
|
IIC |
N / C |
Vdd |
N / C |
N / C |
N / C | SDA | SCL | GND |
NOT:
1, N / C Pimleri yüzer halde bırakılmalıdır
2, Kurşun Pimlerin Lehimlenmesi: En fazla 5 saniye 250'C.
3, Lütfen VDD ve GND arasına 0.1 uf kapasitör ekleyin
Sipariş Rehberi
Notlar
1. Lehimleme ve montaj sırasında ESD koruması uygulayın.
2. Aşırı yük voltajı (6.5Vdc) veya akım (5mA) ASIC'i yakabilir.
3. Ortam, basınçlı parçalarla uyumlu olmalıdır.
4. Parametre ve uygulama ile ilgili özel talepleriniz için lütfen bizimle iletişime geçiniz.
